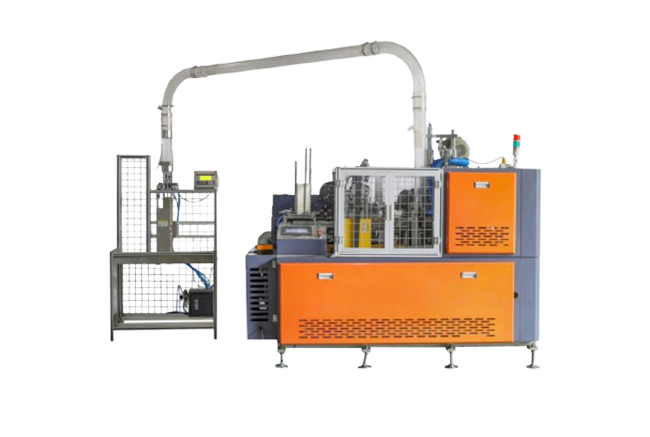

    XZBJ-09紙杯機


    · XZBJ-09紙杯機






    首頁 > 產品中心 > 紙杯機 > 全自動高速紙杯成型機






















    • 產品簡介
      •

    • 技術參數
      •










         XZBJ-09型中速機成型機是一種多工位高速自動機械，具有自動送紙，熱封成筒，杯口潤滑，沖杯底并按放杯底，杯底加熱，滾壓，上口卷邊，成品吹送等連續工序，可適應生產單、雙面淋膜冷、熱飲紙杯、冰淇淋杯等。


    技術簡介：

    1、采用凸輪和齒輪傳動系統，解決了傳統轉動箱和鏈條傳動帶來的弊端，機器在高速運轉下更加穩定。


    2、采用無焰熱風系統，生產效率更高。




    3、采用環抱型鋼架結構，機器結構緊湊、固定。


    4、零部件全部采用標準化生產，通用性強，互換性能好，便于設備維修。


    5、采用全自動封閉潤滑系統，可保證機器長時間無間斷的高速運轉。


    6、機型小巧，便于輸送和放置
















    設備主要特點解析










    1.機器內部結構優化，使結構更加緊密，機器體積變小，便于運輸







    2.整機采用微電腦可編程控制,觸摸屏操作

























    3.核心部位采用槽輪傳動，取締老式的分度箱傳動，使得傳動更精準，速度快，穩定性更可靠

















    4.編碼器數據傳送檢測，電子凸輪角度調節，使機器更加智能化















    5.零部件全部采用標準化生產；設備底座整體通過大型數控機床精準定位安裝孔位、安裝面的水平性，使得設備的零部件安裝更標準化、通用性強、互換性好、便于設備維修

















    6.機器內部采用全自動潤滑系統，確保機器在長時間告訴運轉下更加穩定、耐用













    7.整機采用浸潤式自動油循環過濾系統，多重過濾，確保該系統的可持續性長期工作的可靠性

















    8.設備主電機帶剎車，讓停機檢測、調試時，更加定位、更加準確，同時也保障調試人員的安全













    9.機械手齒輪轉動，更加穩定，轉向角度精準















    10.送紙和勾杯均采用進口的滑軌和滑塊，使運行更加流暢，噪音更小













    11.底紙輸送采用二道推進設置，一道采用步進電機輸送；二道采用伺服電機精準送紙，保證精度，避免浪費



















    主要技術參數








    總功率

             Total power




    10.5 kw








    紙張規格

             Paper size




    Single PE /Double PE








    紙張克重

             Paper weight




    190-300g/㎡；±20g/㎡








    紙杯規格

             Paper Bottom




    BottomΦ30-52.8mm;TopΦ35-82mm;

             High 30-92mm








    產 能

             Production capacity




    80-90 pcs/min








    電源規格

             Electrical specifications




    380V，50Hz








    氣源規格

             Air Use




    0.6-0.8Mpa; 0.4m³/min








    裝箱規格:主機

             計杯架

             Packing specifications




    L:2200mm;W:1200mm;H:1700mm

             L:850mm;W:950mm;H:1700mm








    運輸重量

             Shipping weight




    2000kg










    主要配置列表








    品名 Item name




    產地/品牌 Origin/brand








    觸摸屏 Touch screen




    中國 VEICHI








    變頻器 The inverter




    中國 VEICHI








    可編程控制器 PLC




    日本 三菱








    溫度模塊 Temperature module




    中國 匯邦








    編碼器 The encoder




    日本 歐姆龍








    超聲波 ultrasonic




    中國 長榮 EVER GREEN








    接觸器 contactor




    中國 正泰








    斷路器 The circuit breaker




    中國 正泰








    熱繼電器 Thermal relay




    中國 正泰








    固態繼電器 Solid state relay




    中國 奧義








    繼電器模塊 Relay module




    中國 瑪格電子








    晶體光管模塊 Crystal light tube module




    中國 瑪格電子








    主電動機 The main motor




    中國 至寶








    步進電機 Stepper motor




    中國 睿馳








    驅動器 drive




    中國 睿馳








    開關電源 Switching power supply




    中國 銘偉








    按鈕 button




    德國 施耐德








    高速靜音滑道 High-speed mute slide




    中國 上銀








    光電開關 Photoelectric switch




    中國 軍工








    光電傳感器 Photoelectric sensor




    日本 松下








    槽輪 Slot wheel




    進口








    軸承 bearing




    日本








    軸承 bearing




    中國 哈爾濱









    紙杯的生產流程圖解






設備部件工位詳解圖
